Generador De Señal Controlador Pwm De Motor Paso A Paso 8v24

Descripción

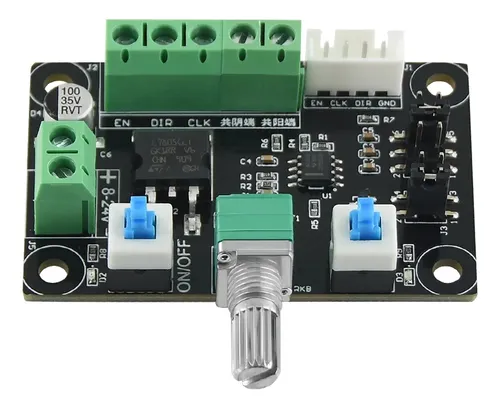

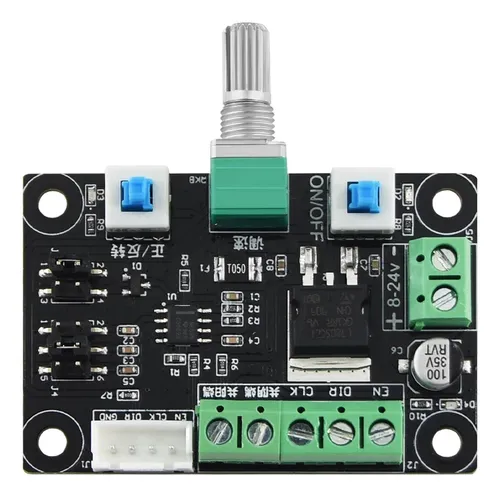

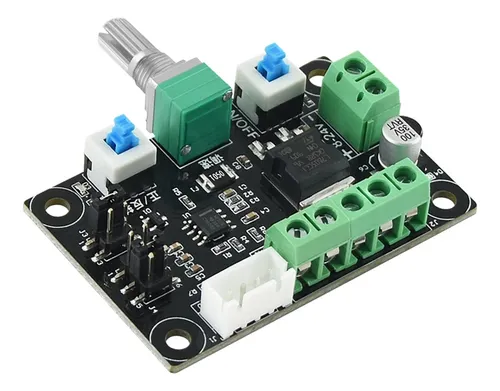

Generador de Señal Controlador PWM de Motor Paso a Paso 8V24VDC



Este es un módulo de generación de pulso PWM, suministra la señal de control al controlador de motor paso a paso. Para controlar el motor paso a paso, debe estar equipado con un driver; es decir, usted necesita los siguientes componentes como mínimo: este controlador viene a sustituir el microcontrolador, por ejemplo Arduino, además necesita algun driver de motor paso a paso ver más adelante en productos recomendados y por supuesto, el motor paso a paso.

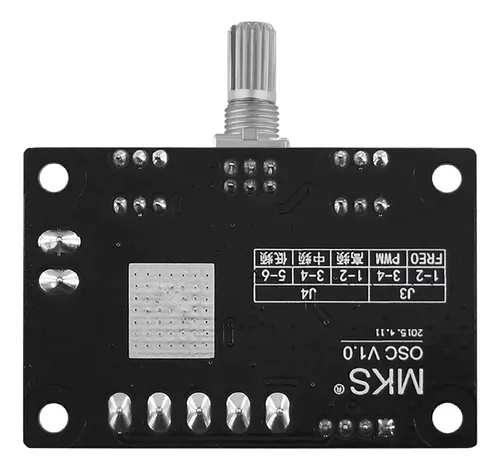

Este controlador tiene tres modos de frecuencias; modo alto va de 5.4KHz a 160KHz, modo medio va de 540Hz a 16.6KHz y modo bajo va de 80Hz a 2.4KHz. También tiene tres modos PWM; modo alto va de 7.4KHz a 11KHz, modo medio va de 780Hz a 1.2KHz y modo bajo va de 100Hz a 160KHz.
Características

Alimentación: 8 - 24VDC

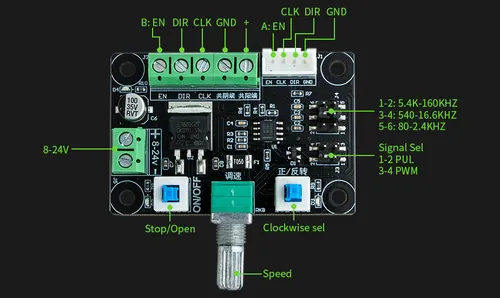

Pines:

EN = Habilitar / Deshabilitar
PUL = CLK ó señal de Pulsos
DIR = CW ó CWW: Dirección de giro

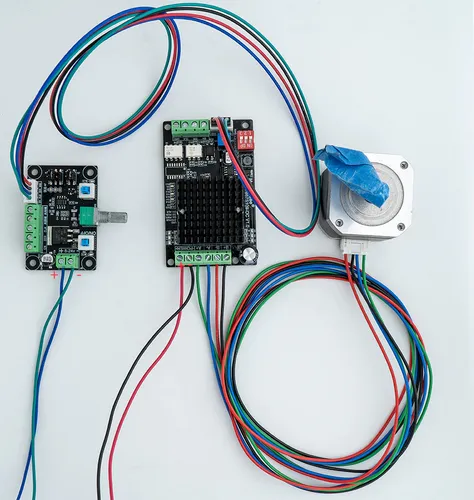

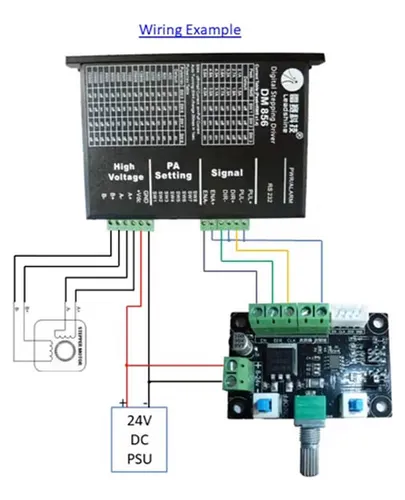

Conexión ejemplo

Vídeo de introducción






Recuerda que estamos atentos a contestar todas tus inquietudes.

GARANTÍA: Garantía de 30 días únicamente por defectos de fábrica (No cubre golpes, humedad, productos abiertos o alterados del estado de fábrica, cortocircuitos, indebida manipulación debido a desconocimiento técnico).

Garantía del vendedor: 30 días
