Raspberry Pi Pico Rp2040 Original + Regletas Sin Soldar

Descripción

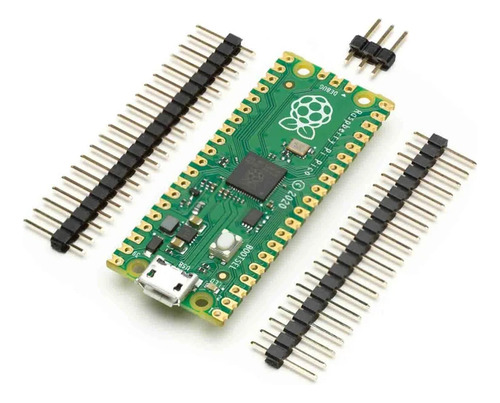

Raspberry Pi Pico RP2040 + Regletas Sin Soldar

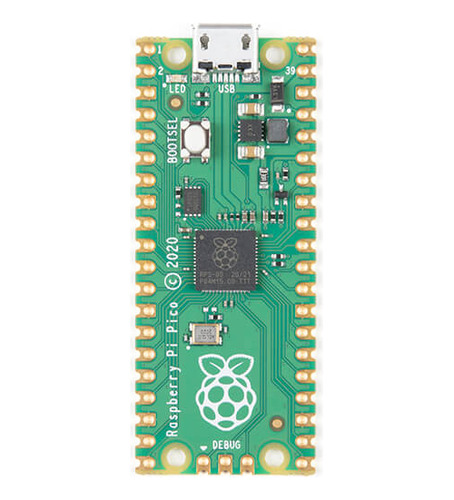

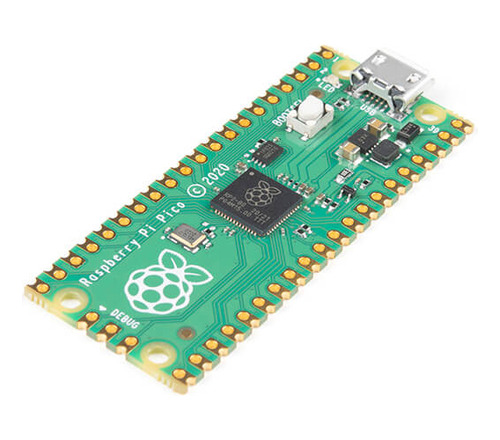

La Raspberry Pi Pico es una placa de microcontrolador de bajo costo y alto rendimiento con interfaces digitales flexibles. Cuenta con el RP2040 que marca el primer microcontrolador de Raspberry Pi diseñado internamente. Pico proporciona un circuito externo mínimo pero flexible para admitir el chip RP2040 Flash, cristal, fuentes de alimentación y conector USB. La mayoría de los pines del microcontrolador RP2040 llevan a los pines IO del usuario en el lado izquierdo y derecho de la placa. Se utilizan cuatro pines IO RP2040 para funciones internas: accionar un LED, control de potencia de la fuente de alimentación de modo conmutado SMPS integrado y detectar los voltajes del sistema.

Pico utiliza un SMPS buck-boost integrado que puede generar los 3,3 voltios necesarios para alimentar el RP2040 y los circuitos externos a partir de una amplia gama de voltajes de entrada 1,8 a 5,5 V. Esto permite una flexibilidad significativa para alimentar la unidad desde varias fuentes, como una sola celda de iones de litio o 3 celdas AA en serie. Los cargadores de batería también se pueden integrar muy fácilmente con la cadena de alimentación del Pico. La reprogramación de la memoria flash del Pico se puede realizar mediante USB simplemente arrastre y suelte un archivo en el Pico que aparece como un dispositivo de almacenamiento masivo o mediante el puerto Serial Wire Debug SWD. El puerto SWD también se puede utilizar para depurar de forma interactiva la ejecución de código en el RP2040

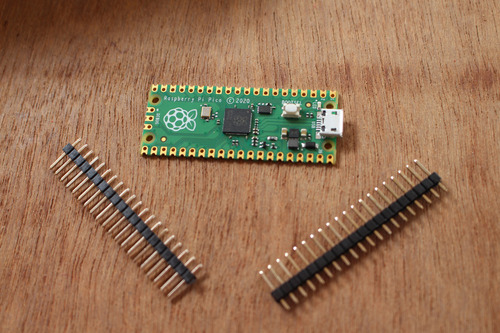

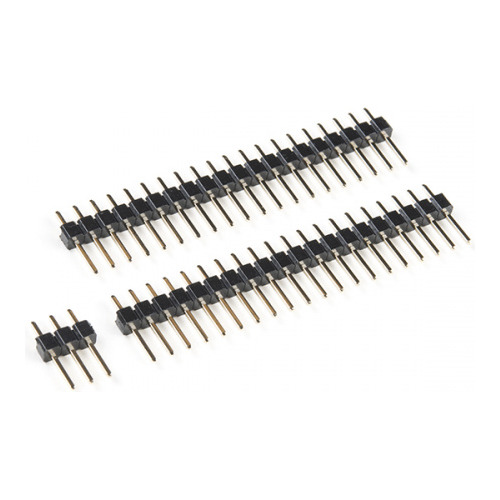

Pico ha sido diseñado para usar regletas de 2.54mm de separación. La tarjeta no incluye regletas, pero se puede adquirir por separado.
Características

Dimensiones 21mm x 51mm
Microcontrolador RP2040 con flash de 2 MByte diseñado en UK.
Puerto micro-USB B para alimentación y datos y para reprogramar el flash.
26 E/S de uso general GPIO de 3.3 V.
23 GPIO pines digitales y 3 tienen capacidad para ADC.
Puerto de depuración de cables en serie SWD ARM de 3 pines.
Distintas opciones para alimentar fácilmente la unidad desde micro-USB, suministros externos o baterías.
Cortex de doble núcleo M0 + hasta 133 MHz.
El PLL en chip permite una frecuencia de núcleo variable.
SRAM de alto rendimiento multibanco 264K.
Flash Quad-SPI externo con eXecute In Place XIP.
USB 1.1 integrado.
Voltaje de E/S de 1.8-3.3 V fijo 3.3 V.
Convertidor analógico a digital ADC de 12 bits y 500 kpsps.
2x UART, 2x I2C, 2x SPI, hasta 16 canales PWM.
1x Temporizador con 4 alarmas, 1x Contador en tiempo real.
E/S de alta velocidad programable por el usuario.
Puede emular interfaces como tarjetas SD y VGA.

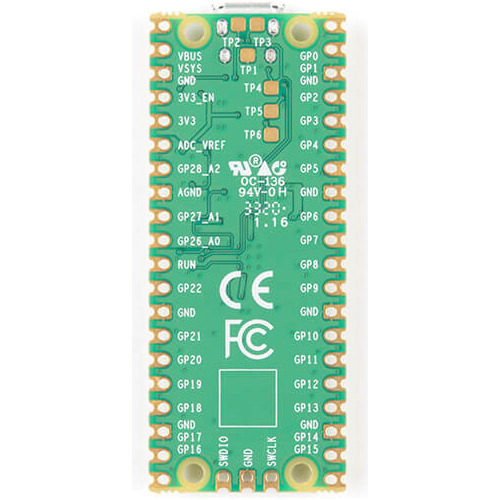

PCB de 40 pines 21×51 estilo 'DIP' de 1 mm de grosor con pines de orificio pasante de 0,1.

Más información

Raspberry Pi pico datasheet
Guia de inicio en Inglés

Vídeo
