Sensor Material Particulado Calidad De Aire Sps30

Descripción

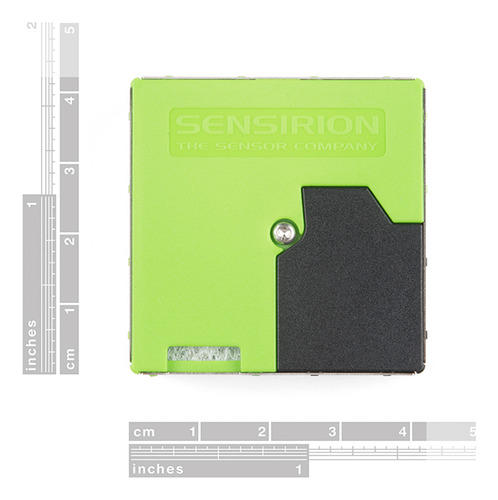

Sensor Material Particulado Calidad de Aire SPS30

El sensor de materia particulada Sensirion SPS30 es un sensor óptico de partículas compacto y de alta calidad que utiliza dispersión láser y la innovadora tecnología de resistencia a la contaminación de Sensirion para lograr una medición de partículas y un agrupamiento superior. Este sensor permite a los usuarios medir la concentración de masa y el número de partículas de 1 ug/m3, 2.5 ug/m3, 4 ug/m3, y 10 ug/m3.

El factor de forma compacto, que mide poco menos de 41 mm x 41 mm x 12 mm, combinado con una vida útil del sensor de más de 8 años y un procedimiento de autolimpieza, convierte al SPS30 en el sensor perfecto para proyectos en ubicaciones de difícil acceso. Hemos diseñado e incluido un cable de 5 pines fácil de usar para facilitar el uso del SPS30. El conector de 1,5 mm está dividido en 5 cables codificados por colores para facilitar la conexión del SPS30.

El SPS30 tiene una interfaz de cinco pines que puede comunicarse a través de dos protocolos diferentes: UART e I2C. El SPS30 requiere una fuente de alimentación de 5 V, pero puede funcionar con microcontroladores de 3,3 V y 5 V. La lógica es tolerante a 5V y 3.3V.

Sensirion ha escrito controladores tanto para el protocolo UART como para I2C. Desafortunadamente, hemos encontrado que el I2C se limita solo a concentraciones de masa no concentraciones de números utilizando la plataforma Arduino. Entonces, si planea usar este sensor con un Arduino, use la interfaz UART. Ambas interfaces se describen en su hoja de datos.

Cable de interfaz de 5 pines y 150 mm

Rojo: 5 V
Blanco: SDA / RX
Púrpura: SCL / TX
Verde: SEL conectar a GND para I2C
Negro: GND

Característicos

Precisión de concentración de masa:

10 ug / m3 a 0 a 100 ug / m3
10 a 100 a 1000 ug / m3


Rango de concentración de masa: 1 a 1000 ug / m3
Resolución de concentración de masa: 1 ug / m3
Rango de tamaño de detección de partículas:

Concentración de masa: PM1.0, PM2.5, PM4 y PM10
Concentración numérica: PM0.5, PM1.0, PM2.5, PM4 y PM10


Límite inferior de detección: 0,3 um
Intervalo mínimo de muestreo: 1 segundo modo continuo
Vida útil: gt; 10 años en funcionamiento ininterrumpido las 24 horas del día
Dimensiones: 40,6 x 40,6 x 12,2 mm3
Rango de temperatura de funcionamiento de -10 a +60 C
Rango de temperatura de almacenamiento de -40 a +70 C
Interfaz UART, I2C
Voltaje de suministro: 4,5 - 5,5 V
Corriente de suministro promedio: 55 mA

Más información:

Hoja de datos de Sensirion SPS30
Guía de diseño
Nota de la aplicación de operación de bajo consumo
Libreria Sensirion UART
Libreria Sensirion I2C
