Sensor Encoder Rotatorio Ky040

Descripción

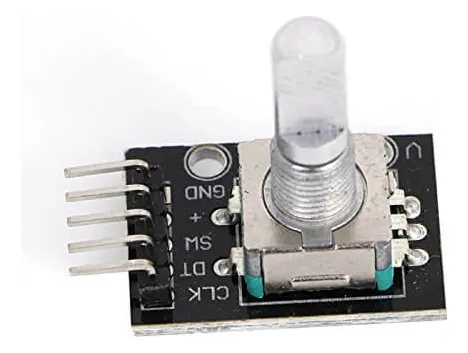

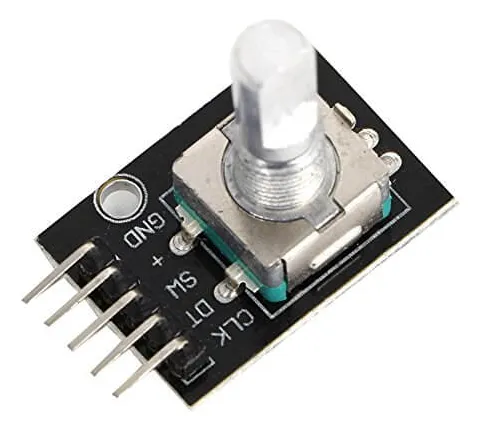

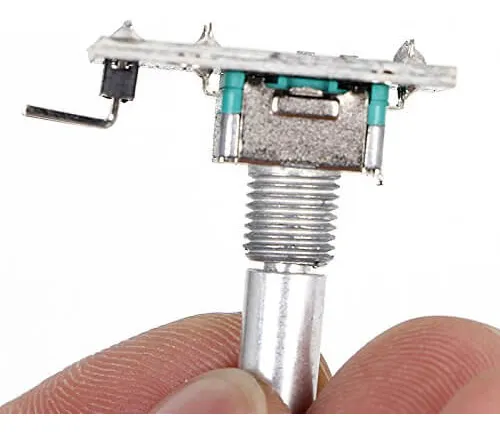

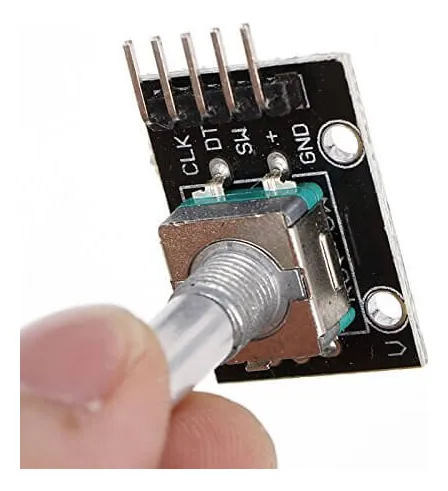

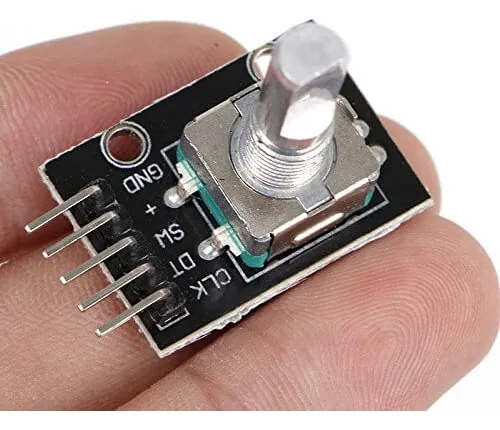

Encoder Rotatorio con pulsador KY040

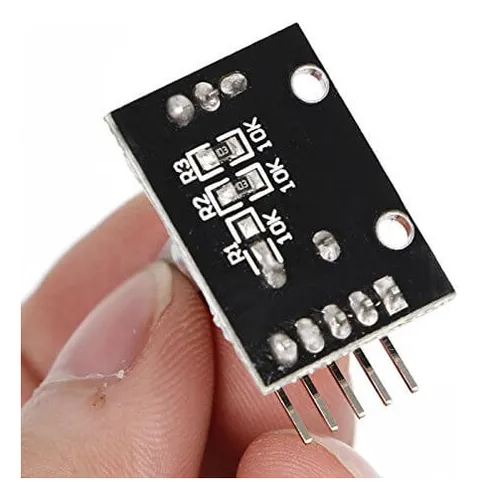

Un encoder es un transductor rotativo que mediante una señal eléctrica hace posible calcular la posición angular de un eje, velocidad y/o aceleración de un objeto, es así que el módulo enconder KY-040 se hace uso de 3 pines visibles en su parte trasera denominados A, B y C que por medio de interconexión internas entre A-C/B-C se generen pulsos altos que combinados con una serie de resistencias se reflejen en las salidas CLK/DT.

El funcionamiento del enconder consta de la transmisión de un pulso de señal por cada "CLICK" en el pin CLK/DT Giro hacia la derecha/izquierda respectivamente por cada cambio de posición angular, con estos datos, la medida del tiempo y un microcontrolador como Arduino es posible determinar velocidades, dirección de giro, aceleraciones, entre otros.

Adicionalmente existe un pulsador interno en la perilla SW que indica la existencia de presión entre esta y algún objeto, con el fin realizar cambios en el funcionamiento del algoritmo o cualquier acción que el programador requiriese.
Características:

Modelo: KY-040
Tipo: Encoder Rotatorio Incremental
Voltaje de operación: 0.1 a 5VDC
Ciclos por Revolución: 20
Peso: 8 gramos
Dimensiones: 31mm x 18mm x 31mm

Más información

Librería para Arduino
