Modulo Cd74hc4067 Multiplexor De 16 Canales

Descripción

MODULO CD74HC4067 MULTIPLEXOR DE 16 CANALES

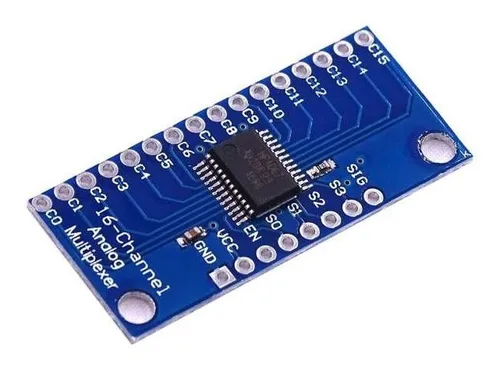

Esta es una placa extraíble para el muy práctico multiplexor / demultiplexor digital de 16 canales CD74HC4067.
Este chip es como un interruptor giratorio: dirige internamente el pin común (COM en el esquema, SIG en la placa) a uno de los 16 pines del canal (CHANxx). Funciona con señales digitales y analógicas (el voltaje no puede ser más alto que VCC), y las conexiones funcionan en cualquier dirección.

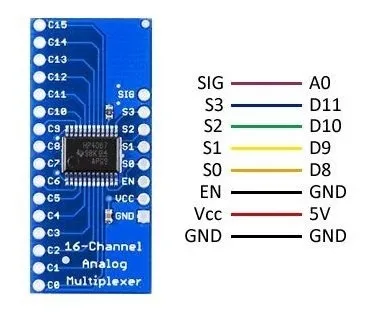

Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip (S0-S3),
y envíele la dirección binaria del canal que desee (consulte la hoja de datos para obtener más detalles).

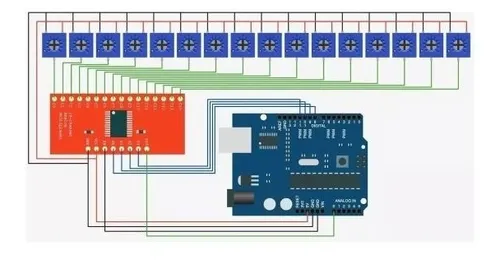

¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!

Dado que el mux / demux también funciona con señales digitales,
puede usarlo para canalizar datos seriales de nivel TTL hacia o desde múltiples dispositivos.
Por ejemplo, podría usarlo para conectar los pines TX de 16 dispositivos a un pin RX en su microcontrolador.
Luego puede seleccionar cualquiera de esos 16 dispositivos para escuchar.
Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutar
la línea TX de su microcontrolador a 16 líneas RX del dispositivo.
Mediante el uso de varias tarjetas, puede crear disposiciones similares para I2C, SPI, etc.
Los interruptores internos son bidireccionales, admiten voltajes entre tierra y VCC,
tenga poca resistencia y poca fuga, y para evitar la diafonía, realice el cambio de interrupción antes de realizar.
La placa también rompe el pin de habilitación del chip, que cuando se conduce alto,
desconectará completamente el pin común (todos los interruptores se apagan).
ESPECIFICACIONES:
Operación de 2V a 6V
"on" Resistencia: 70 Ohms @ 4.5V
6ns break-before-make @ 4.5V
Amplia gama de temperatura de funcionamiento: - 55C a 125C

Referencia de producto: MD CD74HC4067
