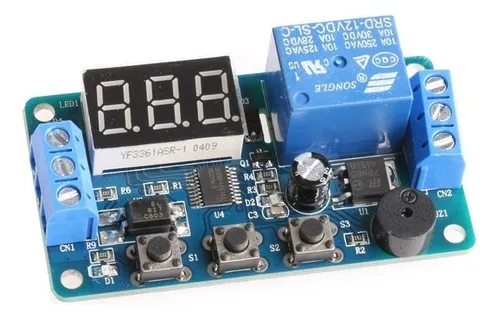

Modulo Timer Temporizador Programable 4 Configuraciones,12v

Descripción

0,1 segundos (mín.) A 999 minutos (máx.) Ajustables

Voltaje de funcionamiento del módulo: 12VDC

Señal de entrada: 4VDC ~ 20VDC Disparo Positivo

Relé 12v: 10A 250VAC

10A 30VDC

Consumo del Módulo sin Carga: 20 mA

Consumo del Módulo Con Carga: 50 ma

Vida útil: Más de 100000 veces

Temperatura de trabajo:-40 ~ 85 °C

Tamaño:64,2mm * 34,8mm * 18,5mm

0,1 segundos (mín.) A 999 minutos (máx.) Ajustables

Instrucción de parámetro:

"OP" - Tiempo de encendido
"CL" - Apagado


Modos de Configuración:

LED D2 APAGADO: Se configura el tiempo “CL”

LED D2 ENCENDIDO: Se Configura Tiempo “OP”

Para entrar al modo de configuración mantener pulsado S1 por 2 segundos, luego selecciona el modo de trabajo el cual puede ser P-1, P-2, P-3, o P-4 pulsando S1, para seleccionar pulsa S2 (en el modo P-1 selecciona A-1,A-2 ó A-3 dependiendo su caso pulsando S1)

P-1: Recibe señal, el modulo se activa en el tiempo "OP" y luego se desconecta, se envía nuevamente la señal y se repite el proceso en configuración A-1

A-1: Se envía nuevamente la señal de activación y No afecta el Tiempo “OP”
A-2: Se envía nuevamente la señal de activación el Tiempo “OP” se Reinicia
A-3: Se envía nuevamente la señal de activación el Rele se apaga inmediatamente sin importar el tiempo “OP” y este tiempo se reinicia.

P-2: Recibe Señal, el modulo inicia en tiempo "CL" apagado, luego de terminar el “CL” empieza el tiempo "OP" activado. Cuando se completa el tiempo, el Rele se desconectará. Se envía nuevamente la señal y se repite el proceso si no se envía señal el rele queda apagado hasta recibirla

P-3: BUCLE INFINITO: No necesita señal de activación, después de que el tiempo "OP" está activado, el tiempo "CL" está apagado, luego realiza el ciclo de las acciones anteriores infinitamente


P-4: Función de retención de señal. Recibe la señal el relé se activa pero no empieza el tiempo “OP”, cuando la señal se corta empieza el tiempo “OP”, el relé permanece encendido. Cuando el tiempo "OP" haya terminado se apaga el relé, si durante el tiempo “OP” el modulo recibe la señal el Tiempo “OP” se reinicia.

PARA MOVER EL PUNTO DECIMAL. SIN ENTRAR AL MODO DE CONFIGURACION PULSA S3.

PARA TEMPORIZAR MINUTOS PULSA S3 HASTA QUE EL PUNTO DECIMAL DESAPAREZCA

EJEMPLO:

30 MINUTOS 030

30 SEGUNDOS 030.

3 SEGUNDOS 03.0

1 MINUTO CON 30 SEGUNDOS 090. ( 1 MINUTO=60 SEGUNDOS MAS 30 SEGUNDOS = 90 SEGUNDOS EN EL MODULO RELE SE CONFIGURA 090. TERMINANDO CON EL PUNTO YA QUE SI NO PONES EL PUNTO SERIA 90 MINUTOS

SE PUEDE TEMPORIZAR DESDE 0,1 SEGUNDO HASTA 999 MINUTOS
