Sensor De Distancia De Ultrasonido Hcsr04

Descripción

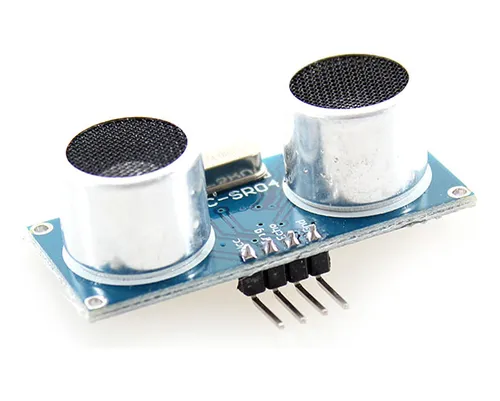

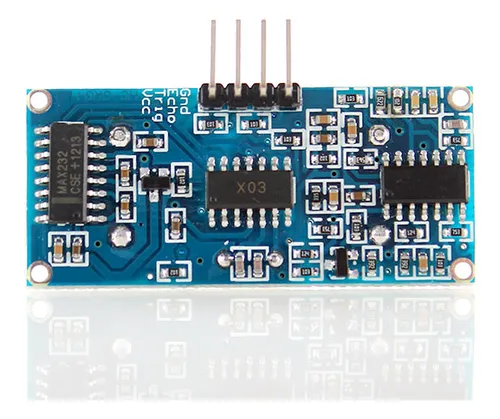

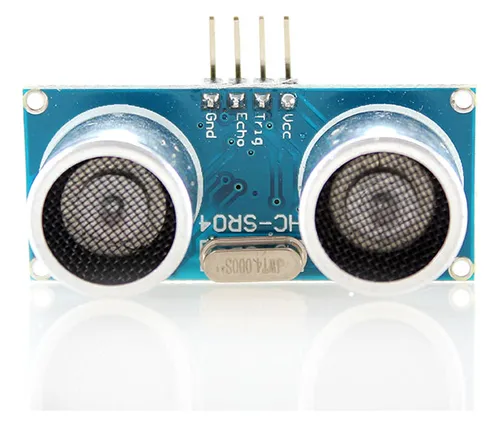

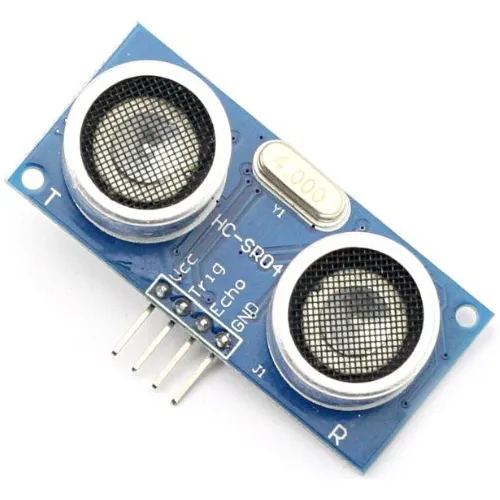

Sensor de Distancia de Ultrasonido HCSR04

El HC-SR04 es un sensor de distancias por ultrasonidos capaz de detectar objetos y calcular la distancia a la que se encuentra en un rango de 2 a 450 cm. El sensor funciona por ultrasonidos y contiene toda la electrónica encargada de hacer la medición. Su uso es tan sencillo como enviar el pulso de arranque y medir la anchura del pulso de retorno. De muy pequeño tamaño, el HC-SR04 se destaca por su bajo consumo, gran precisión y bajo precio por lo que esta reemplazando a los sensores polaroid en los robots mas recientes.

De fácil uso y programación con las placas de Arduino y microcontroladores.
Características

Dimensiones del circuito: 43 x 20 x 17 mm
Tensión de alimentación: 5 Vcc
Frecuencia de trabajo: 40 KHz
Rango máximo: 4.5 m
Rango mínimo: 1.7 cm
Duración mínima del pulso de disparo nivel TTL: 10 uS.
Duración del pulso eco de salida nivel TTL: 100-25000 uS.
Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.

Pines de conexión:

VCC
Trig Disparo del ultrasonido
Echo Recepción del ultrasonido
GND

Distancia = {Tiempo entre Trig y el Echo V.Sonido 340 m/s}/2
Más información:

Librería para programación en arduino : Librería para arduino
Datasheet

El paquete incluye:

1 Sensor De Distancia de Ultrasonido HC-Sr04.


::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
