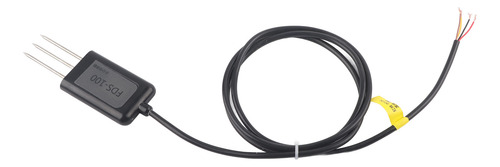

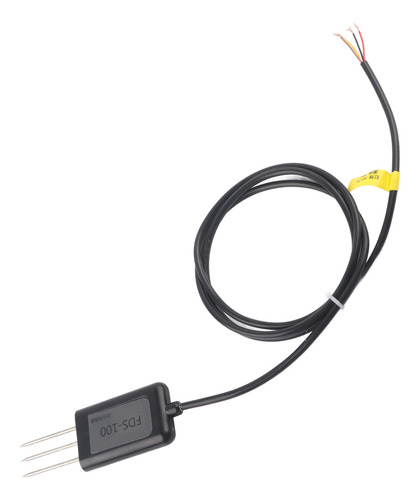

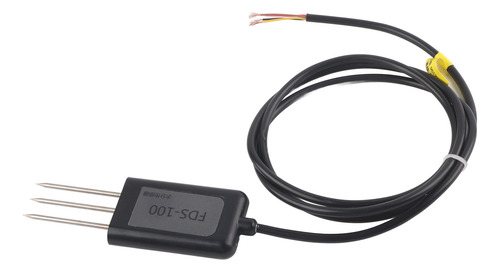

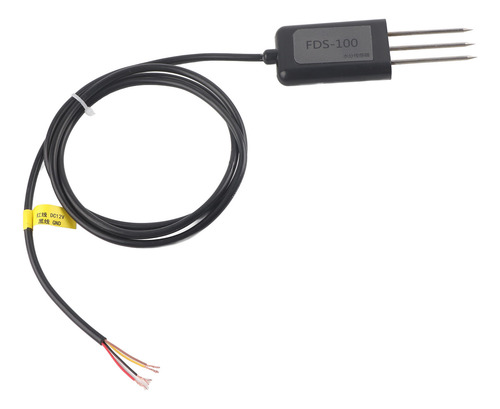

Sensor De Humedad Del Suelo Transductor De Humedad Ip68

Descripción

Sensor de humedad del suelo IP68 Transductor de humedad para jardinería, invernadero, agricultura, 0-100 por ciento de 2 segundos

Función de respuesta:
Composición del producto: el sensor de humedad del suelo está compuesto por un módulo de fuente de alimentación, un módulo de transmisión, un módulo de compensación de temperatura y deriva cero y un módulo de procesamiento de datos. Función potente: el sensor tiene funciones integradas de muestreo y amplificación de señales, deriva cero y compensación de temperatura, que tienen poco impacto en la calidad del suelo y se utilizan ampliamente en una amplia gama de áreas. 0-100 por ciento Rango de medición: alto precisión de medición, rendimiento confiable, respuesta rápida, buena intercambiabilidad y alta eficiencia de transmisión de datos. Diseño compacto: este sensor de humedad del suelo tiene un aspecto pequeño y liviano, que es fácil de transportar y conectar.

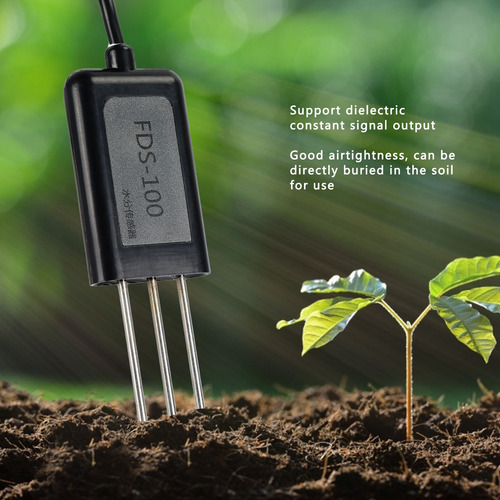

La longitud del cable es de aproximadamente 1,5 metros, lo que puede satisfacer las necesidades de uso. Uso duradero: admite una salida de señal dieléctrica constante, buen sellado, nivel de protección IP68, puede enterrarse directamente en el suelo y usarse, no se corroe ni se oxida fácilmente.

Especificaciones:
tipo de artículo: sensor de humedad del suelo Material:
ABS
Peso: aproximadamente 141 g/5 oz Material de la

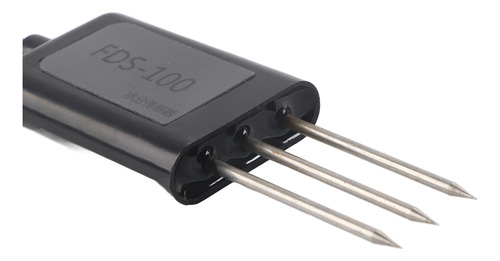

sonda: acero inoxidable Material de
sellado: resina epoxi
Parámetro de medición: medición del contenido volumétrico de agua del suelo
Rango: 0-100 por ciento Precisión de medición: más o menos 3 por ciento









Resolución: 0,1 por ciento
Área de medición: un cilindro con un diámetro de 7 cm y una altura de 7 cm que rodea la sonda central con la sonda central como centro
Diámetro de la sonda: aproximadamente 3 mm/0,12 pulgadas Tiempo de
respuesta: 2 s
Longitud del cable: aproximadamente 1,5 m/4,9 pies
Condiciones de trabajo y almacenamiento: Temperatura de trabajo: —40 a
85 grados centígrados Humedad de trabajo:
0-100 por ciento de humedad relativa Temperatura de almacenamiento: —40 a
125 grados centígrados Humedad de almacenamiento: <80 por ciento (Sin condensación) Nivel de protección: IP68 V: Voltaje
Tipo
A: corriente tipo
R: tipo RS485


Voltaje de operación
7-24 V
12-24 V 7-24 V



Corriente de trabajo 3-5
mA
3-25 mA 3-5 mA



Señal de salida
0-2 V DC
4-20 mA
Protocolo RTU

Método de comunicación: comunicación RS485, distancia de transmisión <1000 metros
Velocidad de comunicación: 9600, n, 8, 1 Protocolo de comunicación: protocolo RTU, el número de estación de
fábrica (dirección del dispositivo) es la estación 2, que se puede modificar según sea necesario. Los comandos del protocolo RTU incluyen: Lea el valor de la humedad del suelo (la fábrica es la estación 2)
Principio de funcionamiento: el
método de dominio de frecuencia de FDR utiliza el principio del pulso electromagnético para medir la constante dieléctrica () del suelo de acuerdo con la frecuencia de propagación de las ondas electromagnéticas en el medio para obtener el contenido volumétrico de agua del suelo (v).
Ámbito de aplicación: Adecuado para riego agrícola que ahorra agua, invernaderos, flores y verduras, pastizales, pruebas rápidas del suelo, cultivo de plantas, experimentos científicos, oleoductos subterráneos, gasoductos y otros campos de monitoreo anticorrosivo de tuberías.
Cableado:





Color de línea línea
roja
Línea negra
Línea blanca



Simulación

Potencia positiva Potencia positiva
Señal negativa



Color de
línea roja
Línea negra
Línea amarilla
Línea marrón Línea


RS485

Potencia positiva Negativa
485A
485B
Ejemplo de formato de comando de lectura: 02 03 00 00 00 01 84 39
Nota: El primer byte 02 al principio es el número de estación. Si ha modificado la configuración del número de estación, debe cambiar el primer dígito 02 por el número de estación que estableció. Los dos últimos dígitos 84 39 son sumas de verificación CRC16 y los clientes deben calcularlos ellos mismos.
Ejemplo de formato de comando de los datos devueltos: 02 03 02 01 1F BC 1C
Nota: Los 4 y 5 bits de 01 1F son el valor de humedad y BC 1C es la comprobación de CRC devuelta.
Método de análisis de los datos de humedad del suelo: signo de igualdad de humedad 0X011F/10 signo igual 28,7 por ciento
Modificar número de estación propio:
Método 1: Conozca el número de estación actual y envíe el siguiente comando
02 10 10 00 01 02 00 03 E3 60 Su función es cambiar el número de estación del número 2 al número 3.
Nota: Sustituya los caracteres en cursiva por el número de estación original y sustituya los caracteres normales por el valor del número de estación de destino que desee modificar. El envío requiere que el cliente calcule el valor del CRC por sí mismo.
Método 2: Conozca el número de emisora actual y envíe el siguiente comando
02 06 10 00 03 CD 38 Su función es cambiar el número de emisora del número 2 al número 3.
Nota: sustituya los caracteres en cursiva por el número de estación original y sustituya los caracteres normales por el valor del número de estación de destino que desee modificar. El envío requiere que el cliente calcule el valor del CRC por sí mismo.
Método 3: Olvídese del número de estación original, solo tiene que conectar el producto al ordenador y prestar atención.
No puede haber otros 485 productos en el autobús. Utilice la estación 0 para operarlos. Las instrucciones son las siguientes: 00 10 10 00 00 01 02 00 03 FA 00
Nota: Los caracteres grandes son el valor del número de estación de destino que desea modificar. El cliente calcula el valor de verificación del CRC por sí mismo.
Este sensor utiliza el método FDR (método de dominio de frecuencia) para medir la humedad del suelo, que puede corresponder al contenido de humedad volumétrica del suelo. El método FDR (método de dominio de frecuencia) que mide la humedad del suelo se relaciona principalmente con el pH del suelo medido, la densidad del suelo, la calidad del suelo y la profundidad de la medición.
Análisis y eliminación de fallas:
1. La señal de salida del sensor es anormal
Compruebe si la tensión de alimentación es estable
Compruebe si el rango de la fuente de alimentación es normal
Compruebe si la línea es virtual
2. El sensor no tiene salida de señal
Compruebe si los polos positivo y negativo de la fuente de alimentación y el cable de tierra están conectados correctamente
Compruebe si la tensión de la fuente de alimentación cumple con los requisitos
Cuidado y mantenimiento:
este instrumento es un producto científico y tecnológico con excelentes principios de diseño y funcionamiento, y se debe prestar atención al mantenimiento. Las siguientes sugerencias le ayudarán a utilizar los servicios de mantenimiento de manera eficaz.
1. Evite que el instrumento se raye, mantenga la integridad de la película protectora externa y aumente la vida útil del instrumento.
2. Cuando utilice el instrumento, fije firmemente las piezas de conexión para evitar dañar el instrumento.
3. El manejo brusco del instrumento destruirá la placa de circuito interno y la estructura precisa.
4. No pinte el instrumento con pintura, ya que la pintura bloqueará la suciedad en las piezas desmontables y afectará al funcionamiento normal.
5. Utilice un paño suave, limpio y seco para limpiar la parte exterior del instrumento.
6. Compruebe periódicamente la fuente de alimentación de otros equipos de configuración para asegurarse de que el instrumento funciona normalmente.
7. Al limpiar, desconecte la alimentación, extraiga el sensor y, a continuación, limpie suavemente la superficie del sensor y la superficie interior del dispositivo de corriente constante con papel de filtro suave y, a continuación, enjuáguelo con agua limpia. Al limpiar, tenga cuidado de no rayar la superficie del sensor.

Lista de paquetes:
1 x sensor de humedad del suelo
1 x

aviso del manual en inglés:
1. Puede haber una diferencia de 0 a 1 pulgada respecto a las medidas especificadas debido a la medición manual. Gracias por su comprensión.
2. Los monitores no están calibrados de la misma manera, el color del artículo que se muestra en las fotos puede ser ligeramente diferente al del objeto real. Por favor, tome el verdadero como estándar.
3. Antes de la medición, se debe seleccionar el suelo con densidad uniforme como objeto a medir.
4. No inserte la sonda del sensor en el bloque de tierra dura para evitar dañar la sonda.
5. No tire del cable directamente para sacar el sensor de la tierra y sostenga con la mano la tierra que se va a analizar en el paquete exterior de epoxi.
6. Después de su uso, utilice un cepillo para eliminar el polvo de la sonda y séquela con un paño suave para proteger la sonda de humedad y aumentar su vida útil.
