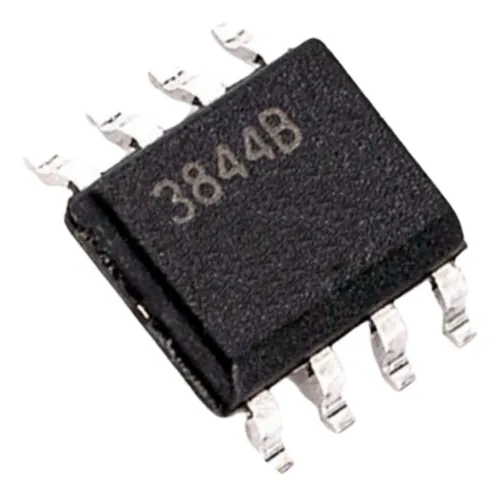

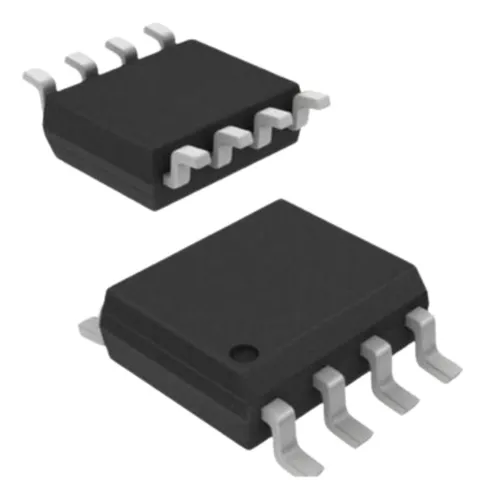

Controlador Pwm Fijo Uc3844b Uc3844 Uc 3844 Uc 3844b X2

Descripción

________________________________________________________________
________________________________________________________________

SOMOS JA-BOTS.COM

DISTRIBUIDORES DE COMPONENTES ELECTRÓNICOS.

________________________________________________________________
________________________________________________________________

HACEMOS ENVÍOS A TODO EL PAÍS.
SI COMPRAS ANTES DEL MEDIO DIA 12:00PM DESPACHAMOS TU PEDIDO EL MISMO DÍA, SI LO COMPRAS DESPUES DESPACHAMOS TU PEDIDO AL SIGUIENTE DÍA HABIL

________________________________________________________________
________________________________________________________________
El UC3844 es un controlador PWM de modo de corriente de frecuencia fija. Están especialmente diseñados para aplicaciones de convertidor fuera de línea y de CC a CC con mínimos componentes externos . Estos circuitos integrados cuentan con un oscilador recortado para un control preciso del ciclo de trabajo, una referencia de temperatura compensada, un amplificador de error de alta ganancia, un comparador de detección de corriente y una salida de alta corriente para conducir un MOSFET de potencia. Tienen umbrales UVLO de 16V (encendido) y 10V (apagado). El UC3844 puede operar con un ciclo de trabajo del 50%.
Cantidad:
2 unidades de controlador PWM UC3844B

Características:
• Optimizado para convertidores fuera de línea y de CC a CC
• Baja corriente de arranque
• Compensación automática de avance
• Límite de corriente pulso a pulso
• Características de carga y respuesta mejoradas
• Bloqueo de subtensión con histéresis
• Supresión de doble pulso
• Salida de tótem de alta corriente
• Referencia de intervalo de banda recortado internamente
• Operación hasta 500 kHz
• Amplificador de error con baja resistencia de salida
Especificaciones técnicas:
• Tensión de alimentación VCC 30 V
• Corriente de salida E/S ±1 A
• Entradas analógicas (Pin 2.3) V (ANA) -0.3 a 6.3 V
• Salida de amperios de error Corriente de sumidero ISINK (E.A) 10 mA
• Disipación de potencia a TA=25°C (8SOP) PD(Nota 1,2) 460 mW
• Rango de temperatura de almacenamiento TSTG -65 ~ +150 °C
• Temperatura de plomo (soldadura, 10 s) TLEAD +300 °C
• Frecuencia de oscilación f TJ = 25°C 47 52 57 kHz
• Cambio de frecuencia con Voltaje ?f/?VCC 12V = VCC = 25V – 0.05 1 %
• Oscilador Amplitud VOSC – – 1.6 – VP-P
• Referencia de producto: UC3844 DIP8
